4 ഉയർന്ന ഇടുങ്ങിയ സ്ട്രിപ്പ് റോളിംഗ് മിൽസ് റിവേഴ്സബിൾ

GRM-S 4 ഉയർന്ന ഇടുങ്ങിയ സ്ട്രിപ്പ് റോളിംഗ് മില്ലുകൾ രൂപകൽപ്പന ചെയ്തിരിക്കുന്നത് GRM റോളിംഗ് മിൽ ഫാക്ടറിയിൽ നിന്ന്140 മില്ലീമീറ്റർ വീതിയിൽ താഴെയുള്ള ഇടുങ്ങിയ സ്ട്രിപ്പുകളുടെ കൃത്യമായ റോളിംഗ്. റിവേഴ്‌സിബിൾ റോളിംഗ് ഘടന, PLC, ടച്ച്‌സ്‌ക്രീൻ, സെർവോ കൺട്രോൾ സിസ്റ്റം എന്നിവ കൊണ്ട് സജ്ജീകരിച്ചിരിക്കുന്ന മിൽ, മികച്ച കനം കൃത്യത, സ്ട്രിപ്പ് ഫ്ലാറ്റ്‌നെസ്, എഡ്ജ് ക്വാളിറ്റി എന്നിവ ഉപയോഗിച്ച് സ്ലിറ്റ് സ്ട്രിപ്പ് മെറ്റീരിയലുകളുടെ മൾട്ടി-പാസ് റോളിംഗ് പ്രാപ്‌തമാക്കുന്നു. കൃത്യതയും ഉൽപ്പാദന വഴക്കവും ആവശ്യമുള്ള ഉയർന്ന മൂല്യമുള്ള ആപ്ലിക്കേഷനുകൾക്ക് ഇത് ഒരു മികച്ച പരിഹാരമാണ്.

അന്വേഷണം അയയ്ക്കുക

ഉൽപ്പന്ന വിവരണം

സിലിക്കൺ സ്റ്റീൽ, സ്റ്റെയിൻലെസ് സ്റ്റീൽ, അലൂമിനിയം അലോയ്കൾ, ടൈറ്റാനിയം അലോയ്കൾ എന്നിവയുൾപ്പെടെയുള്ള വിവിധ വസ്തുക്കളുടെ കൃത്യമായ റോളിംഗിന് ജിആർഎം സിംഗിൾ സ്റ്റാൻഡ് റിവേഴ്‌സിംഗ് മില്ലുകൾ അനുയോജ്യമാണ്. റിവേഴ്‌സിബിൾ റോളിംഗ് മോഡ് മെറ്റീരിയൽ ഗുണങ്ങളും ടാർഗെറ്റ് കനവും അനുസരിച്ച് ഫ്ലെക്സിബിൾ പാസ് ഷെഡ്യൂളിംഗ് അനുവദിക്കുന്നു.

കോംപാക്റ്റ് ലേഔട്ടും ഉയർന്ന ചിലവ്-പ്രകടന അനുപാതവും ഫീച്ചർ ചെയ്യുന്ന ഈ മിൽ ചെറുകിട-ഇടത്തരം ബാച്ച് ഉൽപ്പാദനത്തിനും ഗവേഷണ-വികസന ആപ്ലിക്കേഷനുകൾക്കും മൾട്ടി-സ്പെസിഫിക്കേഷൻ പ്രോസസ്സിംഗിനും പ്രത്യേകിച്ചും അനുയോജ്യമാണ്.

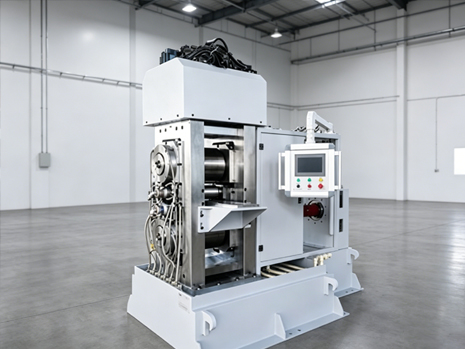

4-high narrow strip reversing mill overview

4-high reversing mill main unit with work and backup rolls

Narrow strip reversing mill for stainless steel rolling

Silicon steel narrow strip rolling on 4-high reversing mill

Aluminum alloy narrow strip reversing rolling

ബാധകമായ മെറ്റീരിയലുകൾ

വെള്ളി, വെള്ളി അലോയ് സ്ട്രിപ്പുകൾ

അലുമിനിയം അലോയ് സ്ട്രിപ്പുകൾ

അലുമിനിയം അടിസ്ഥാനമാക്കിയുള്ള സ്ട്രിപ്പുകൾ

സ്റ്റെയിൻലെസ്സ് സ്റ്റീൽ സ്ട്രിപ്പുകൾ

സിലിക്കൺ സ്റ്റീൽ സ്ട്രിപ്പുകൾ

ടൈറ്റാനിയം അലോയ്, ടൈറ്റാനിയം പൊതിഞ്ഞ സ്ട്രിപ്പുകൾ

കോൺഫിഗറേഷൻ

എൻട്രി, എക്സിറ്റ് വശങ്ങളിൽ ഒരു സ്വീകരിക്കുന്ന പ്ലാറ്റ്ഫോം

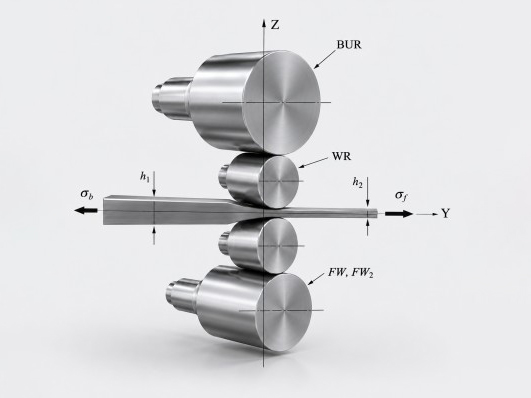

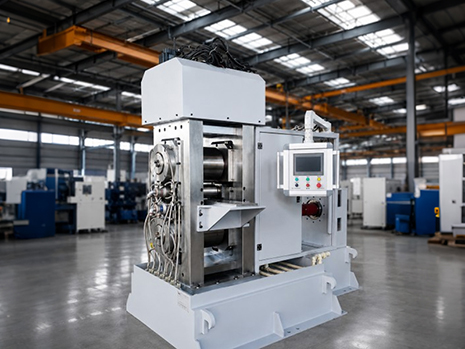

4-ഹൈ റിവേഴ്‌സിംഗ് റോളിംഗ് മിൽ പ്രധാന യൂണിറ്റ്

അസിൻക്രണസ് റോളിങ്ങിനായി സ്വതന്ത്രമായി ഓടിക്കുന്ന മുകളിലും താഴെയുമുള്ള റോളുകൾ

PLC + HMI + സെർവോ ഇൻ്റഗ്രേറ്റഡ് കൺട്രോൾ സിസ്റ്റം

Silver alloy and titanium strip rolling on narrow strip mill

സാങ്കേതിക ഡാറ്റ

സ്റ്റാൻഡ് തരം	4-ഹൈ സിംഗിൾ സ്റ്റാൻഡ് റിവേഴ്‌സിംഗ് മിൽ
ഇൻപുട്ട് കനം	0.5 - 10 മി.മീ
ഔട്ട്പുട്ട് കനം	0.2 - 0.8 മി.മീ
സ്ട്രിപ്പ് വീതി	100 - 140 മി.മീ
കനം സഹിഷ്ണുത	± 0.015 മി.മീ
ബെയറിംഗ് ലൂബ്രിക്കേഷൻ	ക്ലോസ്ഡ് സർക്യൂട്ട് ഓട്ടോമാറ്റിക് ഓയിൽ ലൂബ്രിക്കേഷൻ
ബാക്കപ്പ് റോൾ വ്യാസം	Φ300 × 200 മി.മീ
വർക്ക് റോൾ വ്യാസം	Φ120 × 200 മി.മീ
ഡിസൈൻ വേഗത	0 - 0.4 m/s
റോളിംഗ് ഫോഴ്സ്	≥ 80 ടി

പ്രയോജനങ്ങൾ

റിവേഴ്സബിൾ റോളിംഗ് ഡിസൈൻ

വ്യത്യസ്ത മെറ്റീരിയലുകൾക്കും കനം ശ്രേണികൾക്കുമുള്ള ഫ്ലെക്സിബിൾ പാസ് നിയന്ത്രണം.

ഉയർന്ന സൂക്ഷ്മ നിയന്ത്രണം

4 ഉയർന്ന ഇടുങ്ങിയ സ്ട്രിപ്പ് റോളിംഗ് മില്ലുകൾ പൂർണ്ണ സെർവോ ഡ്രൈവും PLC നിയന്ത്രണ സംവിധാനവും കൊണ്ട് സജ്ജീകരിച്ചിരിക്കുന്നു, ഇത് ± 0.015 mm വരെ കനം കൃത്യത കൈവരിക്കുന്നു.

കോംപാക്റ്റ് മിൽ സ്റ്റാൻഡ് ഡിസൈൻ

ചെറിയ കാൽപ്പാടുകളുള്ള സിംഗിൾ സ്റ്റാൻഡ് ലേഔട്ട്, ഒന്നിലധികം ഉൽപ്പന്ന സവിശേഷതകളുള്ള ചെറുതും ഇടത്തരവുമായ ബാച്ച് നിർമ്മാണത്തിന് അനുയോജ്യമാണ്.

ഓപ്ഷനുകൾ

വൈദ്യുതകാന്തിക റോൾ തപീകരണ സംവിധാനം (150-250°C)

കോൾഡ് റോളിംഗ്, വാം റോളിംഗ് മോഡുകൾക്കിടയിൽ മാറുന്നത് പ്രവർത്തനക്ഷമമാക്കുന്നു.

4-ഉയർന്ന 2-ഉയർന്ന പരിവർത്തന ഘടന

ഭാവിയിലെ പ്രോസസ്സ് വിപുലീകരണത്തിനും ഹോട്ട് റോളിംഗ് ആപ്ലിക്കേഷനുകൾക്കുമായി കരുതിവച്ചിരിക്കുന്നു.

പതിവുചോദ്യങ്ങൾ

Q1: പരമാവധി സ്ട്രിപ്പ് വീതി എന്താണ്?

GRM: പരമാവധി സ്ട്രിപ്പ് വീതി 140 mm ആണ്, കൃത്യമായ ഇടുങ്ങിയ സ്ട്രിപ്പ് റോളിംഗ് ആപ്ലിക്കേഷനുകൾക്കായി രൂപകൽപ്പന ചെയ്തിരിക്കുന്നു.

Q2: മില്ലിന് സ്റ്റെയിൻലെസ് സ്റ്റീലും സിലിക്കൺ സ്റ്റീലും പ്രോസസ്സ് ചെയ്യാൻ കഴിയുമോ?

GRM: അതെ. ഞങ്ങളുടെ 4 ഉയർന്ന ഇടുങ്ങിയ സ്ട്രിപ്പ് റോളിംഗ് മില്ലുകൾ റിവേഴ്‌സിബിൾ, സ്റ്റെയിൻലെസ് സ്റ്റീൽ, സിലിക്കൺ സ്റ്റീൽ എന്നിവ പോലുള്ള റോൾ ചെയ്യാൻ ബുദ്ധിമുട്ടുള്ള വസ്തുക്കൾക്ക് പ്രത്യേകിച്ചും അനുയോജ്യമാണ്.

Q3: അനീലിംഗ് അല്ലെങ്കിൽ അച്ചാർ ലൈനുകൾ ഉപയോഗിച്ച് മില്ലിന് പ്രവർത്തിക്കാൻ കഴിയുമോ?

GRM: അതെ. അനീലിംഗ് ലൈനുകൾ, അച്ചാർ സംവിധാനങ്ങൾ, കോയിൽ കൈകാര്യം ചെയ്യുന്നതിനുള്ള ഉപകരണങ്ങൾ എന്നിവ ഉൾപ്പെടെയുള്ള സംയോജിത പരിഹാരങ്ങൾ GRM-ന് നൽകാൻ കഴിയും.

ഉയർന്ന കൃത്യത, വിശ്വാസ്യത, ചെലവ് കാര്യക്ഷമത എന്നിവയുള്ള ഉപകരണങ്ങൾ പ്രദാനം ചെയ്യുന്ന, കൃത്യമായ ഇടുങ്ങിയ സ്ട്രിപ്പ് റോളിംഗ് സൊല്യൂഷനുകളിൽ GRM സ്പെഷ്യലൈസ് ചെയ്യുന്നു. സിംഗിൾ സ്റ്റാൻഡ് റിവേഴ്‌സിംഗ് മില്ലുകൾ കൂടാതെ, ഞങ്ങൾ കോംപാക്റ്റ് മൾട്ടി-സ്റ്റാൻഡ് റോളിംഗ് മില്ലുകൾ, തുടർച്ചയായ റോളിംഗ് ലൈനുകൾ, കസ്റ്റമൈസ്ഡ് മെറ്റൽ പ്രോസസ്സിംഗ് സിസ്റ്റങ്ങൾ എന്നിവയും വാഗ്ദാനം ചെയ്യുന്നു.
നിങ്ങളുടെ മെറ്റീരിയൽ, പ്രൊഡക്ഷൻ ആവശ്യകതകൾക്ക് അനുയോജ്യമായ റോളിംഗ് പരിഹാരത്തിനായി ഇന്ന് ഞങ്ങളെ ബന്ധപ്പെടുക.
