പ്രിസിഷൻ കോപ്പർ ഫ്ലാറ്റ് വയറിനുള്ള ഇൻ്റഗ്രേറ്റഡ് ഡ്രോയിംഗ് ആൻഡ് റോളിംഗ് ലൈൻ

GRM-ൻ്റെ ഇൻ്റഗ്രേറ്റഡ് ഡ്രോയിംഗും റോളിംഗ് ലൈൻ ഫോർ പ്രിസിഷൻ കോപ്പർ ഫ്ലാറ്റ് വയറും ഒരു തുടർച്ചയായ പ്രക്രിയയിൽ വയർ ഡ്രോയിംഗ്, പ്രിസിഷൻ റോളിംഗ്, ഓൺലൈൻ മെഷർമെൻ്റ്, ഓട്ടോമാറ്റിക് ടേക്ക്-അപ്പ് എന്നിവ സമന്വയിപ്പിക്കുന്ന ഒരു കസ്റ്റമൈസ്ഡ് കോപ്പർ ഫ്ലാറ്റ് വയർ പ്രൊഡക്ഷൻ സൊല്യൂഷനാണ്. ട്രാൻസ്ഫോർമർ കണ്ടക്ടറുകൾ, സിടിസി കണ്ടക്ടർ നിർമ്മാണം, ഇനാമൽഡ് ചതുരാകൃതിയിലുള്ള വയർ, EV മോട്ടോർ ഫ്ലാറ്റ് വയർ ഉൽപ്പാദനം എന്നിവയ്ക്കായി രൂപകൽപ്പന ചെയ്തിരിക്കുന്ന ഈ ലൈൻ 400 m/min വരെ വേഗത കൈവരിക്കുന്നു. ഈ സംയോജിത സംവിധാനം കാര്യക്ഷമത മെച്ചപ്പെടുത്തുകയും മെറ്റീരിയൽ കൈകാര്യം ചെയ്യുന്നത് കുറയ്ക്കുകയും ചെയ്യുന്നു.

അന്വേഷണം അയയ്ക്കുക

റേറ്റിംഗ്: 5.0

(റേറ്റിംഗ് കൗണ്ട്: 1)

ഉൽപ്പന്ന വിവരണം

GRM ഇൻ്റഗ്രേറ്റഡ് ഡ്രോയിംഗും റോളിംഗ് ലൈനും വയർ ഡ്രോയിംഗ്, പ്രിസിഷൻ റോളിംഗ്, ഓൺലൈൻ മെഷർമെൻ്റ്, ഓട്ടോമാറ്റിക് ടേക്ക്-അപ്പ് എന്നിവ ഒരു തുടർച്ചയായ ഉൽപ്പാദന പ്രക്രിയയിലേക്ക് സംയോജിപ്പിക്കുന്നു. മാഗ്നറ്റ് വയർ, ട്രാൻസ്ഫോർമർ കണ്ടക്ടർ, സിടിസി കണ്ടക്ടർ, ഇവി മോട്ടോർ ആപ്ലിക്കേഷനുകൾ എന്നിവയിൽ ഉപയോഗിക്കുന്ന ഉയർന്ന കൃത്യതയുള്ള കോപ്പർ ഫ്ലാറ്റ് വയർ നിർമ്മിക്കുന്നതിനാണ് ഈ സിസ്റ്റം രൂപകൽപ്പന ചെയ്തിരിക്കുന്നത്.

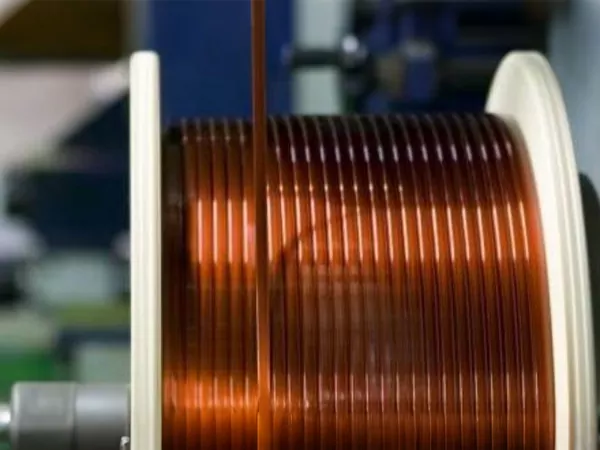

Precision copper flat wire produced on GRM integrated drawing and rolling line

ജിആർഎം ഇൻ്റഗ്രേറ്റഡ് ഫ്ലാറ്റ് വയർ പ്രൊഡക്ഷൻ ലൈൻ തുടർച്ചയായി രൂപകൽപ്പന ചെയ്തിട്ടുള്ളതാണ്കൃത്യമായ ഫ്ലാറ്റ് കണ്ടക്ടറുകളിലേക്ക് ചെമ്പ് വയർ പ്രോസസ്സിംഗ്കർശനമായ ഡൈമൻഷണൽ ടോളറൻസും മികച്ച ഉപരിതല നിലവാരവും.

ഡ്രോയിംഗും റോളിംഗ് പ്രക്രിയകളും ഒരു പ്രൊഡക്ഷൻ സിസ്റ്റത്തിലേക്ക് സമന്വയിപ്പിക്കുന്നതിലൂടെ, ലൈൻ ഉൽപ്പാദനക്ഷമത ഗണ്യമായി മെച്ചപ്പെടുത്തുന്നു, അതേസമയം മാനുവൽ കൈകാര്യം ചെയ്യൽ കുറയ്ക്കുകയും നീണ്ട ഉൽപ്പാദന ചക്രങ്ങളിലുടനീളം സ്ഥിരമായ ഉൽപ്പന്ന സ്ഥിരത നിലനിർത്തുകയും ചെയ്യുന്നു.

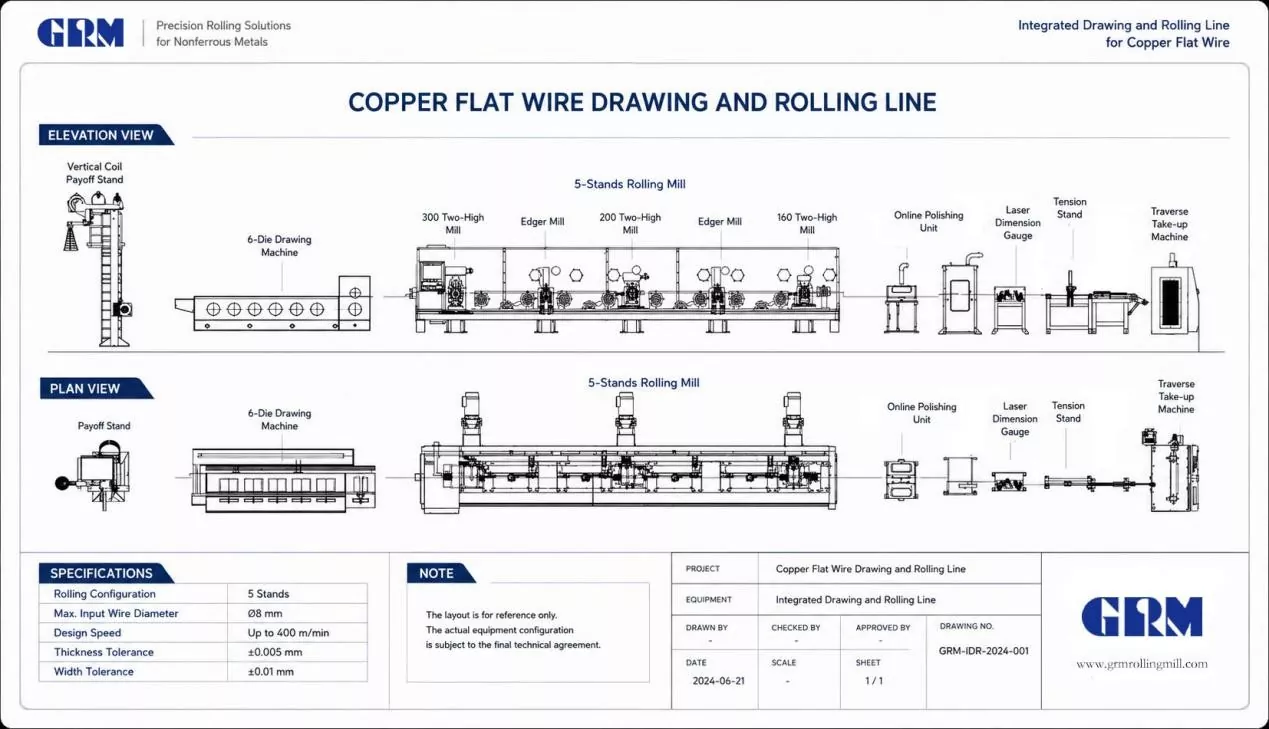

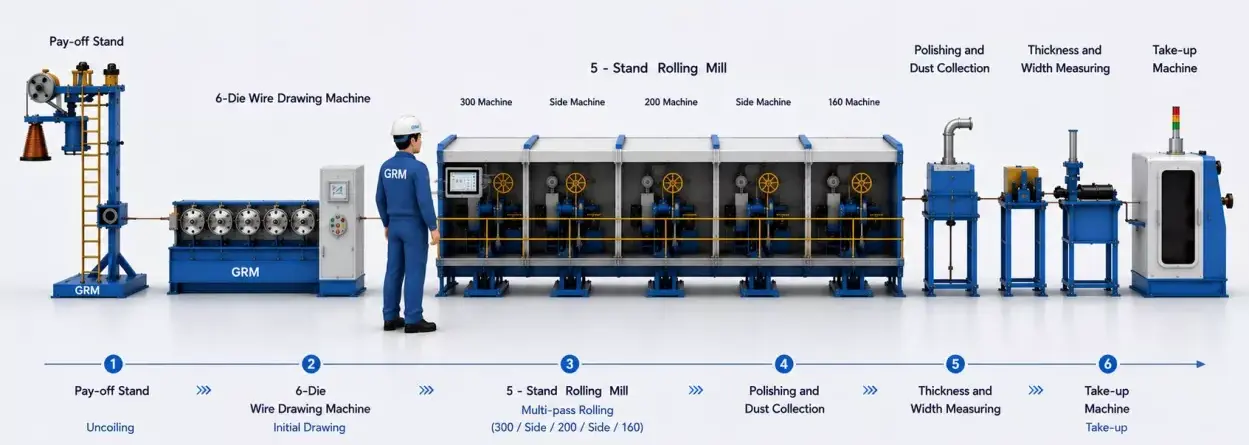

Integrated copper flat wire drawing and rolling line production process

വഴക്കമുള്ളതും കാര്യക്ഷമവുമായ ഡിസൈൻ

വെർട്ടിക്കൽ കോയിൽ പേഓഫ് സ്റ്റാൻഡ്: 1 സെറ്റ്

DLF6D/500 സിക്സ് ഡൈസ് ഡ്രോയിംഗ് മെഷീൻ: 1 സെറ്റ്

രണ്ട് റോളുകൾ കൃത്യതയുള്ള റോളിംഗ് മിൽ: 3 സെറ്റ്

സൈഡ് റോളിംഗ് മിൽ: 2 സെറ്റ്

ഓൺലൈൻ പോളിഷിംഗ്, പൊടി ശേഖരണ ഉപകരണം: 1 സെറ്റ്

ഓൺലൈൻ കനവും വീതിയും അളക്കുന്ന ഉപകരണം: 1 സെറ്റ്

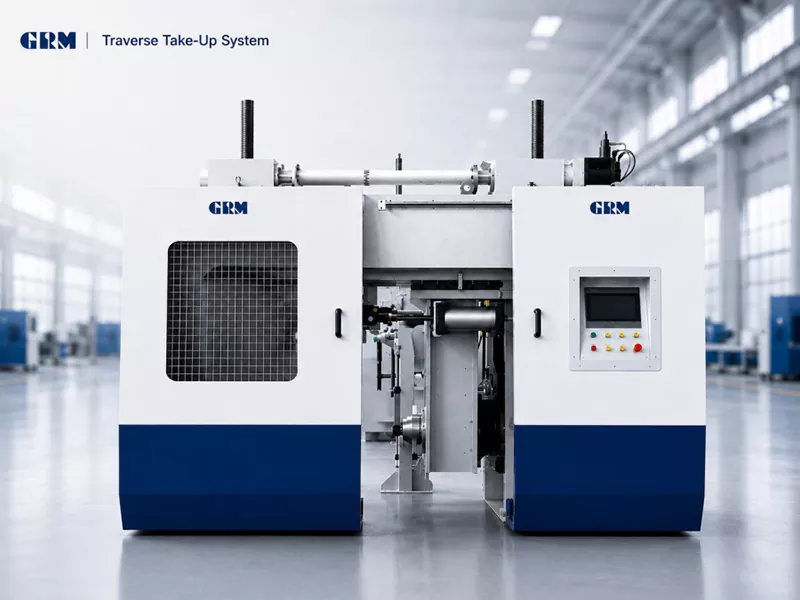

തിരശ്ചീന ടേക്ക് അപ്പ് മെഷീൻ: 1 സെറ്റ്

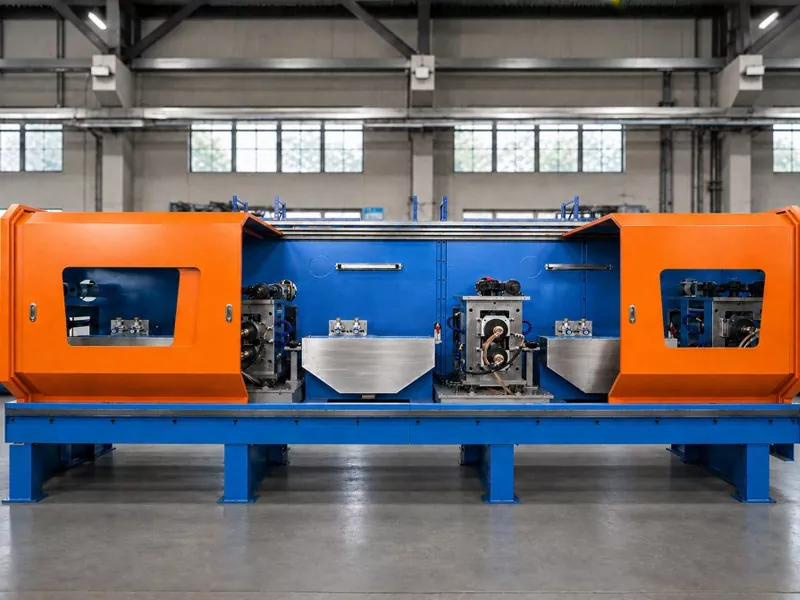

Two-roll precision rolling mill on copper flat wire production line

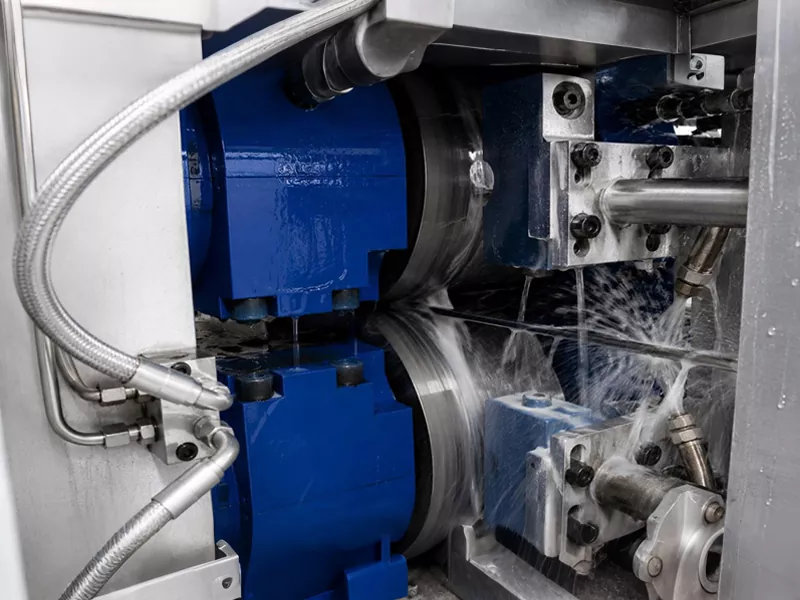

Side rolling mill for copper flat wire width control

Online thickness and width measuring device for copper flat wire

കോപ്പർ വയർ ഉൽപ്പാദിപ്പിക്കുന്നതിനുള്ള സമ്പൂർണ്ണ ലൈൻ

പ്രിസിഷൻ കോപ്പർ ഫ്ലാറ്റ് വയറിനുള്ള ഇൻ്റഗ്രേറ്റഡ് ഡ്രോയിംഗ് ആൻഡ് റോളിംഗ് ലൈൻ ഇലക്ട്രിക്കൽ കണ്ടക്ടർ ഉൽപ്പാദനത്തിൽ ഉയർന്ന അളവിലുള്ള കൃത്യത ആവശ്യപ്പെടുന്നതിനാണ് രൂപകൽപ്പന ചെയ്തിരിക്കുന്നത്. 400 മീറ്റർ/മിനിറ്റ് പരമാവധി വേഗതയിൽ, ചെമ്പ് പരന്ന വയർ വലിയ തോതിലുള്ള തുടർച്ചയായ നിർമ്മാണത്തിന് ഇത് അനുയോജ്യമാണ്.

പരമ്പരാഗത ഒറ്റപ്പെട്ട റോളിംഗ് പ്രക്രിയകളുമായി താരതമ്യപ്പെടുത്തുമ്പോൾ, ഇൻ്റഗ്രേറ്റഡ് ലൈൻ ഇൻ്റർമീഡിയറ്റ് മെറ്റീരിയൽ ഹാൻഡ്‌ലിംഗ് ഒഴിവാക്കുകയും മുഴുവൻ ഉൽപ്പാദന പ്രവർത്തനത്തിലുടനീളം മികച്ച ഡൈമൻഷണൽ സ്ഥിരത ഉറപ്പാക്കുകയും ചെയ്യുന്നു.

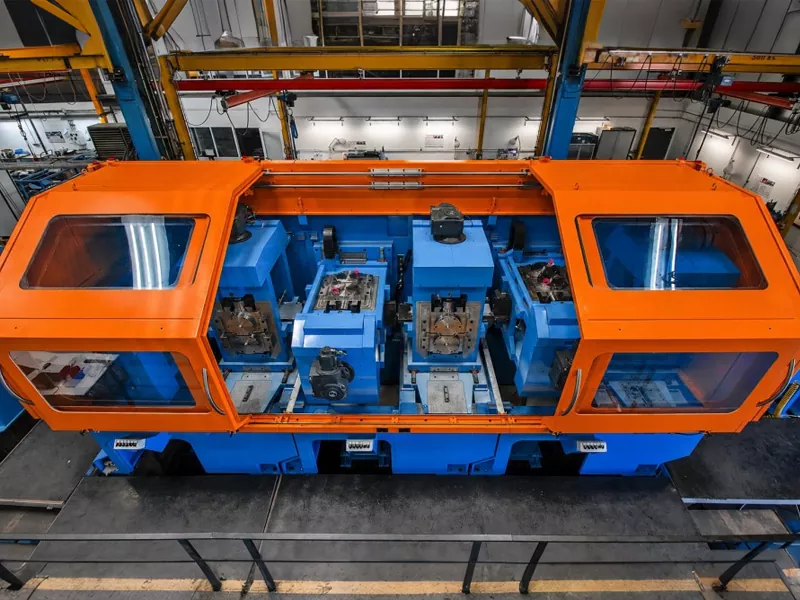

GRM integrated copper flat wire production line with 5-stand rolling mill

* ഉപഭോക്തൃ ഉൽപ്പന്ന അളവുകൾ അനുസരിച്ച് പ്രൊഡക്ഷൻ ലൈൻ പ്രോസസ്സ് ഇഷ്ടാനുസൃതമാക്കാവുന്നതാണ്

സാങ്കേതിക സ്പെസിഫിക്കേഷനുകൾ

കോൺഫിഗറേഷൻ 5-സ്റ്റാൻഡ് റോളിംഗ് മിൽ		GRM
ആദ്യത്തെ രണ്ട് ഉയർന്ന മിൽ	Ø മി.മീ	300
ആദ്യ എഡ്ജർ മിൽ	Ø മി.മീ	155
രണ്ടാമത്തെ രണ്ട് ഉയർന്ന മിൽ	Ø മി.മീ	200
രണ്ടാമത്തെ എഡ്ജർ മിൽ	Ø മി.മീ	155
മൂന്നാമത്തേത് രണ്ട് ഉയർന്ന മിൽ	Ø മി.മീ	160
ഡിസൈൻ വേഗത	m/min	400
പരമാവധി ഇൻ്റൽ വയർ	Ø മി.മീ	8
പൂർത്തിയായ സഹിഷ്ണുതകൾ	മി.മീ	കനം: ±0.005 വീതി: ± 0.01
സാധാരണ ഫിനിഷ്ഡ് ഫ്ലാറ്റ് വയർ വലുപ്പ പരിധി	മി.മീ	കനം: 2.0-12 വീതി: 0.5-4.0

സാധാരണ ആപ്ലിക്കേഷനുകൾ

ഇനാമൽ ചെയ്ത ചതുരാകൃതിയിലുള്ള മാഗ്നറ്റ് വയർ

CTC തുടർച്ചയായി ട്രാൻസ്പോസ്ഡ് കണ്ടക്ടർ

EV മോട്ടോർ ഹെയർപിൻ കണ്ടക്ടർ

EV മോട്ടോർ ഫ്ലാറ്റ് വയർ ഉത്പാദനം

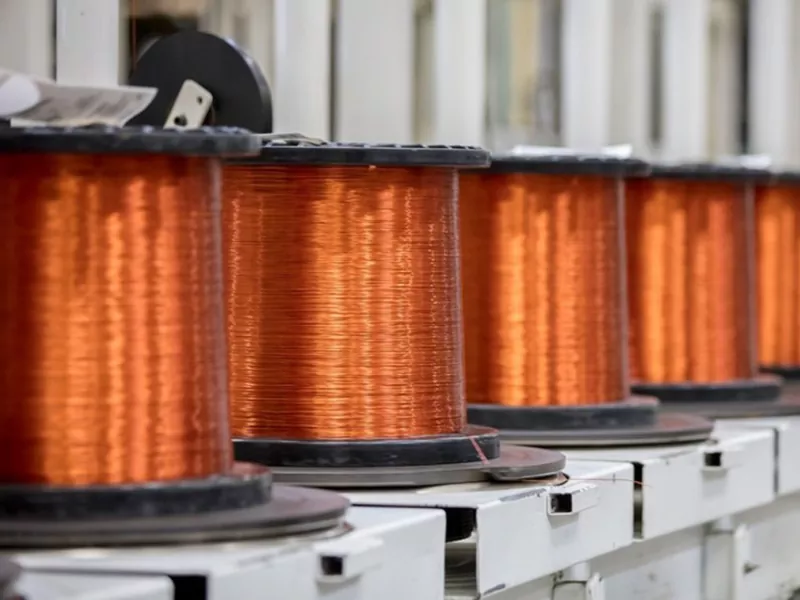

Enameled rectangular magnet wire produced on GRM line

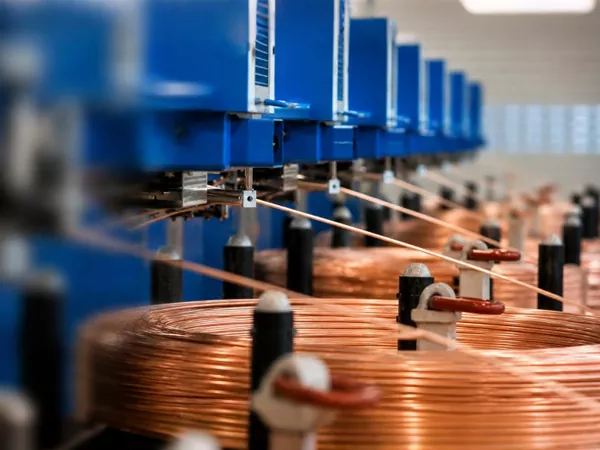

CTC continuously transposed conductor production

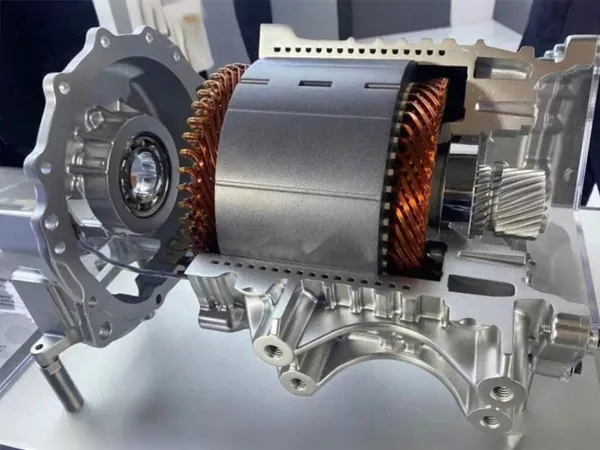

EV motor hairpin conductor flat wire production

പതിവുചോദ്യങ്ങൾ

1. ട്രാൻസ്ഫോർമർ ആപ്ലിക്കേഷനുകൾക്കായി ഈ പ്രൊഡക്ഷൻ ലൈനിന് ചെമ്പ് ഫ്ലാറ്റ് വയർ നിർമ്മിക്കാൻ കഴിയുമോ?

അതെ, ട്രാൻസ്ഫോർമർ കണ്ടക്ടറുകൾ, മാഗ്നറ്റ് വയർ, മറ്റ് ഇലക്ട്രിക്കൽ ആപ്ലിക്കേഷനുകൾ എന്നിവയ്ക്കായി ഉയർന്ന കൃത്യതയുള്ള കോപ്പർ ഫ്ലാറ്റ് വയർ നിർമ്മിക്കുന്നതിനാണ് ലൈൻ രൂപകൽപ്പന ചെയ്തിരിക്കുന്നത്.

2. പ്രിസിഷൻ കോപ്പർ ഫ്ലാറ്റ് വയറിനുള്ള ഇൻ്റഗ്രേറ്റഡ് ഡ്രോയിംഗും റോളിംഗ് ലൈനും ഇഷ്ടാനുസൃതമാക്കാനാകുമോ?

അതെ, നിങ്ങളുടെ ഇൻപുട്ട് മെറ്റീരിയൽ, ഫിനിഷ്ഡ് വയർ അളവുകൾ, പ്രൊഡക്ഷൻ ആവശ്യകതകൾ എന്നിവയെ അടിസ്ഥാനമാക്കി ഇഷ്ടാനുസൃതമാക്കിയ പ്രൊഡക്ഷൻ ലൈൻ സൊല്യൂഷനുകൾ GRM നൽകുന്നു.

3. കൃത്യമായ റോളിംഗ് പ്രക്രിയയ്ക്ക് എന്ത് കൃത്യത കൈവരിക്കാനാകും?

കൃത്യമായ ചെമ്പ് പരന്ന വയർ ഉൽപ്പാദനത്തിനായി സിസ്റ്റത്തിന് ± 0.005 mm വരെ കനം സഹിഷ്ണുതയും ± 0.01 mm വരെ വീതി സഹിഷ്ണുതയും നേടാനാകും.

4. പ്രത്യേക മെഷീനുകൾക്ക് പകരം ഒരു സംയോജിത ഡ്രോയിംഗ്, റോളിംഗ് ലൈൻ തിരഞ്ഞെടുക്കുന്നത് എന്തുകൊണ്ട്?

സംയോജിത കോപ്പർ ഫ്ലാറ്റ് വയർ പ്രൊഡക്ഷൻ ലൈൻ കാര്യക്ഷമത മെച്ചപ്പെടുത്തുന്നു, മെറ്റീരിയൽ കൈകാര്യം ചെയ്യൽ കുറയ്ക്കുകയും കൂടുതൽ സ്ഥിരതയുള്ള ഉൽപ്പന്ന സ്ഥിരത ഉറപ്പാക്കുകയും ചെയ്യുന്നു.

ഒരു കസ്റ്റമൈസ്ഡ് കോപ്പർ ഫ്ലാറ്റ് വയർ പ്രൊഡക്ഷൻ സൊല്യൂഷൻ തിരയുകയാണോ?

നിങ്ങളുടെ മെറ്റീരിയൽ സ്പെസിഫിക്കേഷൻ, ഫിനിഷ്ഡ് വയർ അളവുകൾ, ഡൗൺസ്ട്രീം ആപ്ലിക്കേഷൻ ആവശ്യകതകൾ എന്നിവയെ അടിസ്ഥാനമാക്കി പൂർണ്ണമായ എഞ്ചിനീയറിംഗ് പരിഹാരങ്ങൾ GRM നൽകുന്നു.

സാങ്കേതിക കൺസൾട്ടേഷനും കസ്റ്റമൈസ്ഡ് പ്രൊഡക്ഷൻ ലൈൻ ഡിസൈനിനുമായി ഞങ്ങളുടെ എഞ്ചിനീയറിംഗ് ടീമുമായി ബന്ധപ്പെടുക.
